产品简介

Q47型固定式球阀它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制。是新一代高性能球阀,法兰固定式球阀适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。



工作原理:

法兰固定式球阀的球体是固定的,由两段与球体连接在一起的固定轴支撑。关闭时,在介质压力的作用下,球体不会产生位移,通常与球体连接在一起的上,下轴上装有滚动轴承,或滑动轴承。以减少启闭时轴颈的摩擦力。减小操作力矩。这种固定球阀适用于大口径球阀。Q47硬密封固定球阀的球体。采用上、下两根阀杆固定。工作时,流体压力不会使球体向阀座移动,阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承,减少磨擦,开关扭距小,两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内,钢圈后部设有弹簧,保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力,阀座后退脱离球体,达到自动泄压效果,压后阀座自动复位。结构的先进性使固定球阀的密封性能稳定操作省力,使用寿命长,极适用于长输管线和一般管线。



产品特点:

1、采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。

2、阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。

3、采用全通径或缩径设计,流通阻力小。

4、金属硬密封O型固定式球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。

5、采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。

6、每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。

7、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。

8、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。

9、自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。

10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。



◆法兰不锈钢球阀主要部件材料说明

◎阀体:精铸不锈钢铸造;

◎手柄:不锈钢;

◎密封:聚四氟乙稀和耐高温密封!

◆法兰不锈钢球阀产品特征

※适用介质:水、气、油品、天然气和酸碱腐蚀性介质

※适用温度:-196~350℃

※驱动方式:手动、气动、电动、液动等

※公称通径:DN15~250mm 1/2"~10"

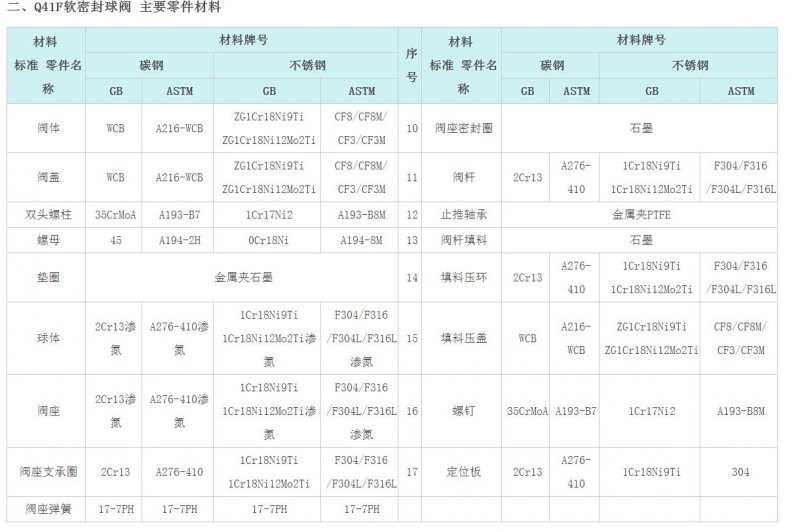

主要零件及材质:

序号
No.

零件名称

材质

GB

ASTM

1

阀体

WCB

A216-WCB

2

密封圈

PTFE

PTFE

3

球体

1Cr18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

右体

WCB

A216-WCB

7

垫片

柔性石墨+不锈钢

B12.10-304/F.G

8

填料

PTFE

PTFE

9

填料压盖

WCB

A216-WCB

10

定位片

25

A105

11

挡圈

65Mn

AISI 1066

12

手柄

Kt33

A47-667 Gr.32510

13

阀杆

1Cr33

A276-410

14

螺钉

35

A193-B7

15

止推垫片

PTFE

PTFE

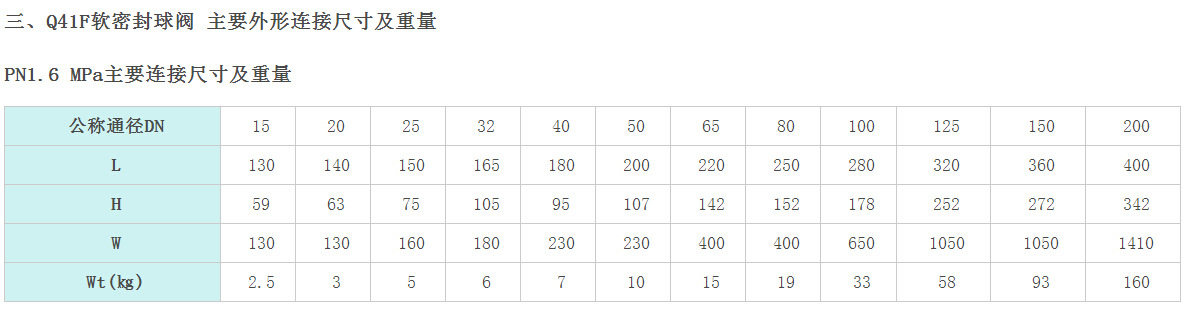

技术规范:

设计依据

GB

API

设计标准

GB/T12237

API6D

ANSI B16.34

法兰连接结构长度

GB/T12221

API6D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

API6D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5 B16.47

对焊端

GB/T12224

ANSI B16.25

试验和检验

GB/T9092

API6D

API598
